Stationär 15

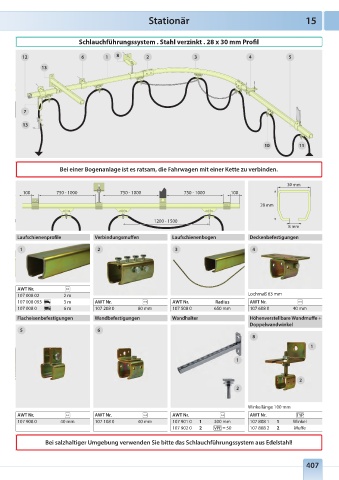

Schlauchführungssystem . Stahl verzinkt . 28 x 30 mm Profil

12 6 1 8 2 3 4 5

13

7

13

10 11

Bei einer Bogenanlage ist es ratsam, die Fahrwagen mit einer Kette zu verbinden.

30 mm
100 750 - 1000 750 - 1000 750 - 1000 100

28 mm

1200 - 1500
8 mm
Laufschienenprofile Verbindungsmuffen Laufschienenbogen Deckenbefestigungen

1 2 3 4

AWT Nr.
107 008 02 2 m Lochmaß 63 mm
107 008 093 3 m AWT Nr. AWT Nr. Radius AWT Nr.
107 008 0 6 m 107 208 0 80 mm 107 508 0 650 mm 107 608 0 40 mm
Flacheisenbefestigungen Wandbefestigungen Wandhalter Höhenverstellbare Wandmuffe +
Doppelwandwinkel
5 6
8
1

1

2
2

Winkellänge 100 mm
AWT Nr. AWT Nr. AWT Nr. AWT Nr.
107 908 0 40 mm 107 108 0 40 mm 107 901 0 1 300 mm 107 808 1 1 Winkel
107 902 0 2 = 50 107 808 2 2 Muffe

Bei salzhaltiger Umgebung verwenden Sie bitte das Schlauchführungssystem aus Edelstahl!

407
