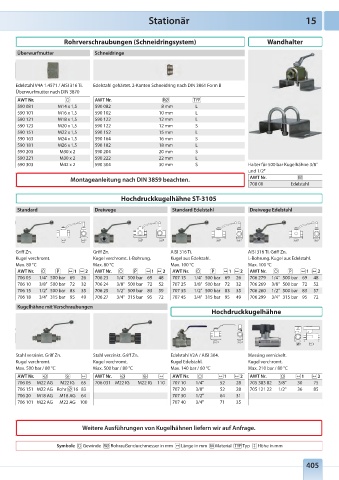

Stationär 15

Rohrverschraubungen (Schneidringsystem) Wandhalter

Überwurfmutter Schneidringe

Edelstahl V4A 1.4571 / AISI 316 Ti. Edelstahl gehärtet. 2-Kanten Schneidring nach DIN 3861 Form B
Überwurf mutter nach DIN 3870
AWT Nr. AWT Nr.
590 081 M14 x 1,5 590 082 8 mm L
590 101 M16 x 1,5 590 102 10 mm L
590 121 M18 x 1,5 590 122 12 mm L
590 123 M20 x 1,5 590 122 12 mm S
590 151 M22 x 1,5 590 152 15 mm L
590 163 M24 x 1,5 590 164 16 mm S
590 181 M26 x 1,5 590 182 18 mm L
590 203 M30 x 2 590 204 20 mm S
590 221 M30 x 2 590 222 22 mm L
590 303 M42 x 2 590 304 30 mm S Halter für 500 bar Kugelhähne 3/8"
und 1/2"
Montageanleitung nach DIN 3859 beachten. AWT Nr.
708 00 Edelstahl

Hochdruckkugelhähne ST-3105

Standard Dreiwege Standard Edelstahl Dreiwege Edelstahl

1 2 1 2 1 2 1 2
Griff Zn. Griff Zn. AISI 316 Ti. AISI 316 Ti. Griff Zn.
Kugel verchromt. Kugel verchromt. L-Bohrung. Kugel aus Edelstahl. L-Bohrung. Kugel aus Edelstahl.
Max. 80 °C Max. 80 °C Max. 100 °C Max. 100 °C
AWT Nr. 1 2 AWT Nr. 1 2 AWT Nr. 1 2 AWT Nr. 1 2
706 03 1/4" 500 bar 69 26 706 23 1/4" 500 bar 69 48 707 15 1/4" 500 bar 69 26 706 279 1/4" 500 bar 69 48
706 10 3/8" 500 bar 72 32 706 24 3/8" 500 bar 72 52 707 25 3/8" 500 bar 72 32 706 269 3/8" 500 bar 72 52
706 15 1/2" 500 bar 83 35 706 25 1/2" 500 bar 83 59 707 35 1/2" 500 bar 83 35 706 260 1/2" 500 bar 83 57
706 18 3/4" 315 bar 95 49 706 27 3/4" 315 bar 95 72 707 45 3/4" 315 bar 95 49 706 299 3/4" 315 bar 95 72
Kugelhähne mit Verschraubungen
Hochdruckkugelhähne

1 2
1 2
Stahl verzinkt. Griff Zn. Stahl verzinkt. Griff Zn. Edelstahl V2A / AISI 304. Messing vernickelt.
Kugel verchromt. Kugel verchromt. Kugel Edelstahl. Kugel verchromt.
Max. 500 bar / 80 °C Max. 500 bar / 80 °C Max. 140 bar / 60 °C Max. 210 bar / 80 °C
AWT Nr. AWT Nr. AWT Nr. 1 2 AWT Nr. 1 2
706 05 M22 AG M22 IG 65 706 031 M22 IG M22 IG 110 707 10 1/4" 52 28 705 383 82 3/8" 30 75
706 151 M22 AG Rohr 16 83 707 20 3/8" 52 28 705 121 22 1/2" 36 85
706 20 M18 AG M18 AG 64 707 30 1/2" 64 31
706 101 M22 AG M22 AG 100 707 40 3/4" 71 35

Weitere Ausführungen von Kugelhähnen liefern wir auf Anfrage.

Symbole Gewinde Rohraußendurchmesser in mm Länge in mm Material Typ Höhe in mm
