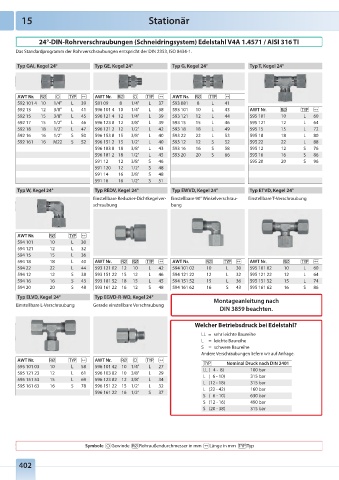

Page 396 - Onlinekatalog 2024

15 Stationär

24°-DIN-Rohrverschraubungen (Schneidringsystem) Edelstahl V4A 1.4571 / AISI 316 TI
Das Standardprogramm der Rohrverschraubungen entspricht der DIN 2353, ISO 8434-1.

Typ GAI, Kegel 24° Typ GE, Kegel 24° Typ G, Kegel 24° Typ T, Kegel 24°

AWT Nr. AWT Nr. AWT Nr.
592 101 4 10 1/4" L 39 581 09 8 1/4" L 37 593 081 8 L 41
592 13 12 3/8" L 41 596 101 4 10 1/4" L 38 593 101 10 L 43 AWT Nr.
592 15 15 3/8" L 45 596 121 4 12 1/4" L 39 593 121 12 L 44 595 101 10 L 60
592 17 15 1/2" L 46 596 123 8 12 3/8" L 39 593 15 15 L 46 595 121 12 L 64
592 18 18 1/2" L 47 596 121 2 12 1/2" L 42 593 18 18 L 49 595 15 15 L 72
592 16 16 1/2" S 50 596 153 8 15 3/8" L 40 593 22 22 L 53 595 18 18 L 80
592 161 16 M22 S 52 596 151 2 15 1/2" L 40 593 12 12 S 52 595 22 22 L 88
596 183 8 18 3/8" L 43 593 16 16 S 58 595 12 12 S 76
596 181 2 18 1/2" L 45 593 20 20 S 66 595 16 16 S 86
591 12 12 3/8" S 46 595 20 20 S 96
591 120 12 1/2" S 48
591 14 16 3/8" S 48
591 16 16 1/2" S 51
Typ W, Kegel 24° Typ REDV, Kegel 24° Typ EWVD, Kegel 24° Typ ETVD, Kegel 24°
Einstellbare Reduzier-Dichtkegelver- Einstellbare 90° Winkelverschrau- Einstellbare T-Verschraubung
schraubung bung

AWT Nr.
594 101 10 L 30
594 121 12 L 32
594 15 15 L 36
594 18 18 L 40 AWT Nr. AWT Nr. AWT Nr.
594 22 22 L 44 593 121 02 12 10 L 42 594 101 02 10 L 30 595 101 02 10 L 60
594 12 12 S 38 593 151 22 15 12 L 46 594 121 22 12 L 32 595 121 22 12 L 64
594 16 16 S 43 593 181 52 18 15 L 45 594 151 52 15 L 36 595 151 52 15 L 74
594 20 20 S 48 593 161 22 16 12 S 48 594 161 62 16 S 43 595 161 62 16 S 86
Typ ELVD, Kegel 24° Typ EGVD-R-WD, Kegel 24° Montageanleitung nach
Einstellbare L-Verschraubung Gerade einstellbare Verschraubung
DIN 3859 beachten.

Welcher Betriebsdruck bei Edelstahl?
LL = sehr leichte Baureihe
L = leichte Baureihe
S = schwere Baureihe
Andere Verschraubungen liefern wir auf Anfrage.
AWT Nr. AWT Nr. Nominal Druck nach DIN 2401
595 101 03 10 L 58 596 101 42 10 1/4" L 27 LL ( 4 - 8) 100 bar
595 121 23 12 L 61 596 103 82 10 3/8" L 29
595 151 53 15 L 69 596 123 82 12 3/8" L 34 L ( 6 - 10) 315 bar
L (12 - 18)
315 bar
595 161 63 16 S 78 596 151 22 15 1/2" L 32 L (22 - 42) 160 bar
596 161 22 16 1/2" S 37
S ( 6 - 10) 630 bar
S (12 - 16) 490 bar
S (20 - 38) 315 bar

Symbole Gewinde Rohraußendurchmesser in mm Länge in mm Typ
