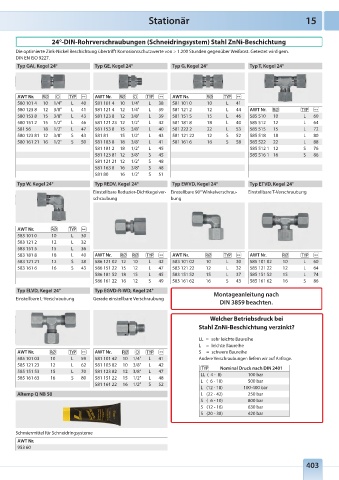

Page 397 - Onlinekatalog 2024

Stationär 15

24°-DIN-Rohrverschraubungen (Schneidringsystem) Stahl ZnNi-Beschichtung
Die optimierte Zink-Nickel Beschichtung übertrifft Korrosionsschutzwerte von > 1.200 Stunden gegenüber Weißrost. Getestet wird gem.
DIN EN ISO 9227.
Typ GAI, Kegel 24° Typ GE, Kegel 24° Typ G, Kegel 24° Typ T, Kegel 24°

AWT Nr. AWT Nr. AWT Nr.
580 101 4 10 1/4" L 40 581 101 4 10 1/4" L 38 581 101 0 10 L 41
580 123 8 12 3/8" L 41 581 121 4 12 1/4" L 39 581 121 2 12 L 44 AWT Nr.
580 153 8 15 3/8" L 43 581 123 8 12 3/8" L 39 581 151 5 15 L 46 585 510 10 L 60
580 151 2 15 1/2" L 46 581 121 23 12 1/2" L 42 581 181 8 18 L 40 585 512 12 L 64
581 56 18 1/2" L 47 581 153 8 15 3/8" L 40 581 222 2 22 L 53 585 515 15 L 72
580 123 81 12 3/8" S 43 581 81 15 1/2" L 43 581 121 22 12 S 52 585 518 18 L 80
580 161 21 16 1/2" S 50 581 183 8 18 3/8" L 41 581 161 6 16 S 58 585 522 22 L 88
581 181 2 18 1/2" L 45 585 512 1 12 S 76
581 123 81 12 3/8" S 45 585 516 1 16 S 86
581 121 21 12 1/2" S 48
581 163 8 16 3/8" S 48
581 80 16 1/2" S 51
Typ W, Kegel 24° Typ REDV, Kegel 24° Typ EWVD, Kegel 24° Typ ETVD, Kegel 24°
Einstellbare Reduzier-Dichtkegelver- Einstellbare 90° Winkelverschrau- Einstellbare T-Verschraubung
schraubung bung

AWT Nr.
583 101 0 10 L 30
583 121 2 12 L 32
583 151 5 15 L 36
583 181 8 18 L 40 AWT Nr. AWT Nr. AWT Nr.
583 121 21 12 S 38 586 121 02 12 10 L 42 583 101 02 10 L 30 585 101 02 10 L 60
583 161 6 16 S 43 586 151 22 15 12 L 47 583 121 22 12 L 32 585 121 22 12 L 64
586 181 52 18 15 L 45 583 151 52 15 L 37 585 151 52 15 L 74
586 161 22 16 12 S 49 583 161 62 16 S 43 585 161 62 16 S 86
Typ ELVD, Kegel 24° Typ EGVD-R-WD, Kegel 24°
Montageanleitung nach
Einstellbare L-Verschraubung Gerade einstellbare Verschraubung
DIN 3859 beachten.

Welcher Betriebsdruck bei
Stahl ZnNi-Beschichtung verzinkt?
LL = sehr leichte Baureihe
L = leichte Baureihe
AWT Nr. AWT Nr. S = schwere Baureihe
585 101 03 10 L 59 581 101 42 10 1/4" L 41 Andere Verschraubungen liefern wir auf Anfrage.
585 121 23 12 L 62 581 103 82 10 3/8" L 42 Nominal Druck nach DIN 2401
585 151 53 15 L 70 581 123 82 12 3/8" L 47 LL ( 4 - 8) 100 bar
585 161 63 16 S 80 581 151 22 15 1/2" L 48 L ( 6 - 10) 500 bar
581 161 22 16 1/2" S 52
L (12 - 18) 100-400 bar
Altemp Q NB 50 L (22 - 42) 250 bar
S ( 6 - 10) 800 bar
S (12 - 16) 630 bar
S (20 - 38) 420 bar

Schmiermittel für Schneidringsysteme
AWT Nr.
953 60
