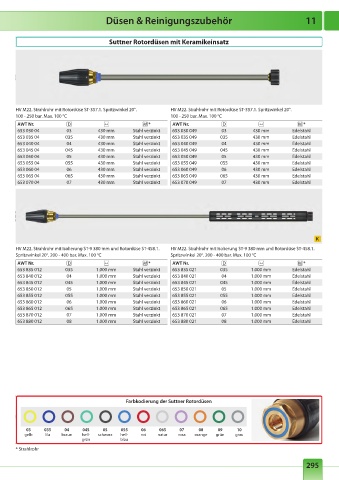

Page 289 - Onlinekatalog 2024

Düsen & Reinigungszubehör 11

Suttner Rotordüsen mit Keramikeinsatz

HV M22. Strahlrohr mit Rotordüse ST-357.1. Spritzwinkel 20°. HV M22. Strahlrohr mit Rotordüse ST-357.1. Spritzwinkel 20°.
100 - 250 bar. Max. 100 °C 100 - 250 bar. Max. 100 °C
AWT Nr . * AWT Nr . *
653 030 04 03 430 mm Stahl verzinkt 653 030 049 03 430 mm Edelstahl
653 035 04 035 430 mm Stahl verzinkt 653 035 049 035 430 mm Edelstahl
653 040 04 04 430 mm Stahl verzinkt 653 040 049 04 430 mm Edelstahl
653 045 04 045 430 mm Stahl verzinkt 653 045 049 045 430 mm Edelstahl
653 050 04 05 430 mm Stahl verzinkt 653 050 049 05 430 mm Edelstahl
653 055 04 055 430 mm Stahl verzinkt 653 055 049 055 430 mm Edelstahl
653 060 04 06 430 mm Stahl verzinkt 653 060 049 06 430 mm Edelstahl
653 065 04 065 430 mm Stahl verzinkt 653 065 049 065 430 mm Edelstahl
653 070 04 07 430 mm Stahl verzinkt 653 070 049 07 430 mm Edelstahl

K

HV M22. Strahlrohr mit Isolierung ST-9 380 mm und Rotordüse ST-458.1. HV M22. Strahlrohr mit Isolierung ST-9 380 mm und Rotordüse ST-458.1.
Spritzwinkel 20°. 200 - 400 bar. Max. 100 °C Spritzwinkel 20°. 200 - 400 bar. Max. 100 °C
AWT Nr . * AWT Nr . *
653 835 012 035 1.000 mm Stahl verzinkt 653 835 021 035 1.000 mm Edelstahl
653 840 012 04 1.000 mm Stahl verzinkt 653 840 021 04 1.000 mm Edelstahl
653 845 012 045 1.000 mm Stahl verzinkt 653 845 021 045 1.000 mm Edelstahl
653 850 012 05 1.000 mm Stahl verzinkt 653 850 021 05 1.000 mm Edelstahl
653 855 012 055 1.000 mm Stahl verzinkt 653 855 021 055 1.000 mm Edelstahl
653 860 012 06 1.000 mm Stahl verzinkt 653 860 021 06 1.000 mm Edelstahl
653 865 012 065 1.000 mm Stahl verzinkt 653 865 021 065 1.000 mm Edelstahl
653 870 012 07 1.000 mm Stahl verzinkt 653 870 021 07 1.000 mm Edelstahl
653 880 012 08 1.000 mm Stahl verzinkt 653 880 021 08 1.000 mm Edelstahl

Farbkodierung der Suttner Rotordüsen

03 035 04 045 05 055 06 065 07 08 09 10
gelb lila braun hell- schwarz hell- rot natur rosa orange grün grau
grün blau
* Strahlrohr

295
