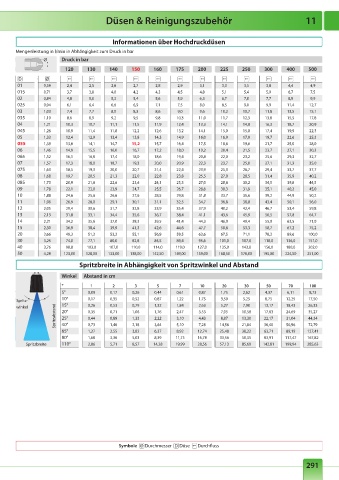

Page 285 - Onlinekatalog 2024

Düsen & Reinigungszubehör 11

Informationen über Hochdruckdüsen
Mengenleistung in l/min in Abhängigkeit zum Druck in bar
Druck in bar
120 130 140 150 160 175 200 225 250 300 400 500

01 0,59 2,4 2,5 2,6 2,7 2,8 2,9 3,1 3,3 3,5 3,8 4,4 4,9
015 0,71 3,7 3,8 4,0 4,2 4,3 4,5 4,8 5,1 5,4 5,9 6,7 7,5
02 0,84 4,8 5,0 5,3 5,4 5,6 5,9 6,3 6,7 7,0 7,7 8,9 9,9
025 0,94 6,1 6,4 6,6 6,9 7,1 7,5 8,0 8,5 9,0 9,9 11,4 12,7
03 1,03 7,4 7,7 8,0 8,3 8,6 9,0 9,6 10,2 10,7 11,8 13,5 15,1
035 1,10 8,6 8,9 9,2 9,5 9,8 10,3 11,0 11,7 12,3 13,8 15,5 17,8
04 1,21 10,3 10,7 11,1 11,5 11,9 12,4 13,3 14,1 14,8 16,3 18,7 20,9
045 1,26 10,9 11,4 11,8 12,2 12,6 13,2 14,1 15,0 15,8 17,4 19,9 22,3
05 1,33 12,4 12,9 13,4 13,8 14,3 14,9 16,0 16,9 17,9 19,7 22,6 25,3
055 1,39 13,6 14,1 14,7 15,2 15,7 16,4 17,5 18,6 19,6 21,7 25,0 28,0
06 1,46 14,9 15,5 16,0 16,7 17,2 18,0 19,2 20,4 21,5 23,7 27,1 30,3
065 1,52 16,1 16,8 17,4 18,0 18,6 19,4 20,8 22,0 23,2 25,6 29,3 32,7
07 1,57 17,3 18,0 18,7 19,3 20,0 20,9 22,3 23,7 25,0 27,1 31,3 35,0
075 1,63 18,5 19,3 20,0 20,7 21,4 22,4 23,9 25,3 26,7 29,4 33,7 37,7
08 1,68 19,7 20,5 21,3 22,0 22,8 23,8 25,5 27,0 28,5 31,4 35,9 40,2
085 1,73 20,9 21,8 22,6 23,4 24,1 25,3 27,0 28,6 30,2 34,5 39,8 44,5
09 1,78 22,1 23,0 23,9 24,7 25,5 26,7 28,6 30,3 31,9 35,1 40,2 45,0
10 1,88 24,6 25,6 26,6 27,6 28,5 29,8 31,8 33,7 35,6 39,2 44,9 50,2
11 1,96 26,9 28,0 29,1 30,1 31,1 32,5 34,7 36,8 38,8 43,4 50,1 56,0
12 2,05 29,4 30,6 31,7 32,8 33,9 35,4 37,9 40,2 42,4 46,7 53,4 59,8
13 2,13 31,8 33,1 34,4 35,6 36,7 38,4 41,1 43,6 45,9 50,5 57,8 64,7
14 2,21 34,2 35,6 37,0 38,3 39,5 41,4 44,3 46,9 49,4 55,0 63,5 71,0
15 2,30 36,9 38,4 39,9 41,3 42,6 44,6 47,7 50,6 53,3 58,7 67,2 75,2
20 2,66 49,3 51,3 53,2 55,1 56,9 59,5 63,6 67,5 71,1 78,2 89,6 100,0
30 3,25 74,0 77,1 80,0 82,8 85,5 89,4 95,6 101,0 107,0 118,0 136,0 151,0
40 3,76 98,8 103,0 107,0 110,0 114,0 119,0 127,0 135,0 143,0 156,0 180,0 202,0
50 4,28 123,00 128,00 133,00 138,00 142,50 149,00 159,00 168,50 178,00 195,00 224,50 251,00
Spritzbreite in Abhängigkeit von Spritzwinkel und Abstand
Winkel Abstand in cm

° 1 2 3 5 7 10 20 30 50 70 100
5° 0,09 0,17 0,26 0,44 0,61 0,87 1,75 2,62 4,37 6,11 8,73
10° 0,17 0,35 0,52 0,87 1,22 1,75 3,50 5,25 8,75 12,25 17,50
Spritz-
7,90
Spritzabstand 25° 0,44 0,89 1,33 2,22 3,10 4,43 8,87 13,30 22,17 31,04 44,34
winkel 15° 0,26 0,53 0,79 1,32 1,84 2,63 5,27 10,58 13,17 18,43 26,33
20°
17,63
1,06
3,53
2,47
1,76
7,05
0,35
35,27
0,71
24,69
40°
7,28
72,79
65° 0,73 1,46 2,18 3,64 5,10 12,74 14,56 21,84 36,40 50,96 127,41
89,19
63,71
38,22
3,82
2,55
1,27
8,92
25,48
6,37
80° 1,68 3,36 5,03 8,39 11,75 16,78 33,56 50,35 83,91 117,47 167,82
Spritzbreite 110° 2,86 5,71 8,57 14,28 19,99 28,56 57,13 85,69 142,81 199,94 285,63
Symbole Durchmesser Düse Durchfluss
