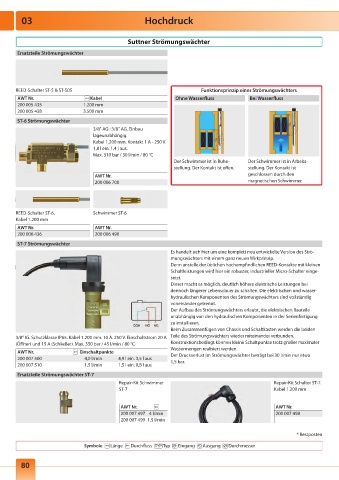

03 Hochdruck

Suttner Strömungswächter

Ersatzteile Strömungswächter

REED-Schalter ST-5 & ST-505 Funktionsprinzip eines Strömungswächters
AWT Nr. Kabel Ohne Wasserfluss Bei Wasserfluss
200 005 435 1.200 mm
200 005 438 3.500 mm
ST-6 Strömungswächter
3/8" AG : 3/8" AG. Einbau
lageunabhängig.
Kabel 1.200 mm. Kontakt 1 A - 250 V.
1,8 l ein. 1,4 l aus.
Max. 310 bar / 30 l/min / 80 °C
Der Schwimmer ist in Ruhe- Der Schwimmer ist in Arbeits-
stellung. Der Kon takt ist offen. stellung. Der Kontakt ist
AWT Nr. geschlossen durch den
200 006 700 magne tischen Schwim mer.

REED-Schalter ST-6. Schwimmer ST-6
Kabel 1.200 mm
AWT Nr. AWT Nr.
200 006 436 200 006 490
ST-7 Strömungswächter
Es handelt sich hier um eine komplett neu entwickelte Version des Strö-
mungswächters mit einem ganz neuen Wirkprinzip.
Denn anstelle der üblichen hochempfindlichen REED-Kontakte mit kleinen
Schaltleistungen wird hier ein robuster, industrieller Micro-Schalter einge-
setzt.
Dieser macht es möglich, deutlich höhere elektrische Leistungen bei
dennoch längerer Lebensdauer zu schalten. Die elektrischen und wasser-
hydraulischen Komponenten des Strömungswächters sind vollständig
voneinander getrennt.
Der Aufbau des Strömungswächters erlaubt, die elektrischen Bauteile
unabhängig von den hydraulischen Komponenten in der Serienfertigung
zu installieren.
Beim Zusammenfügen von Chassis und Schaltkasten werden die beiden
3/8" IG. Schutzklasse IP65. Kabel 1.200 mm. 10 A. 250 V. Einschaltstrom 20 A Teile des Strömungswächters wieder miteinander verbunden.
(Öffner) und 15 A (Schließer). Max. 350 bar / 45 l/min / 80 °C Konstruktionsbedingt können kleine Schaltpunkte trotz großer maximaler
Wassermengen realisiert werden.
AWT Nr. Einschaltpunkte Der Druckverlust im Strömungswächter beträgt bei 30 l/min nur etwa
200 007 500 4,0 l/min 4,9 l ein. 3,5 l aus 1,5 bar.
200 007 510 1,5 l/min 1,5 l ein. 0,8 l aus
Ersatzteile Strömungswächter ST-7
Repair-Kit Schwimmer Repair-Kit Schalter ST-7.
ST-7 Kabel 1.200 mm

AWT Nr. AWT Nr.
200 007 497 4 l/min 200 007 498
200 007 499 1,5 l/min

* Restposten

Symbole Länge Durchfluss Typ Eingang Ausgang Durchmesser
