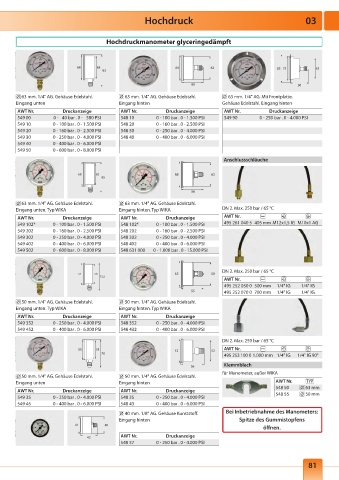

Page 75 - Onlinekatalog 2024

Hochdruck 03

Hochdruckmanometer glyceringedämpft

69 63 85 75 63
93

60 50
63 mm. 1/4" AG. Gehäuse Edelstahl. 63 mm. 1/4" AG. Gehäuse Edelstahl. 63 mm. 1/4" AG. Mit Frontplatte.
Eingang unten Eingang hinten Gehäuse Edelstahl. Eingang hinten
AWT Nr. Druckanzeige AWT Nr. Druckanzeige AWT Nr. Druckanzeige
549 00 0 - 40 bar . 0 - 580 PSI 548 10 0 - 100 bar . 0 - 1.500 PSI 549 90 0 - 250 bar . 0 - 4.000 PSI
549 10 0 - 100 bar . 0 - 1.500 PSI 548 20 0 - 160 bar . 0 - 2.500 PSI
549 20 0 - 160 bar . 0 - 2.500 PSI 548 30 0 - 250 bar . 0 - 4.000 PSI
549 30 0 - 250 bar . 0 - 4.000 PSI 548 40 0 - 400 bar . 0 - 6.000 PSI
549 40 0 - 400 bar . 0 - 6.000 PSI
549 50 0 - 600 bar . 0 - 8.000 PSI
Anschlussschläuche

68 62 68 62
85

56

63 mm. 1/4" AG. Gehäuse Edelstahl. 63 mm. 1/4" AG. Gehäuse Edelstahl.
Eingang unten. Typ WIKA Eingang hinten. Typ WIKA DN 2. Max. 250 bar / 65 °C
AWT Nr. Druckanzeige AWT Nr. Druckanzeige AWT Nr.
549 102* 0 - 100 bar . 0 - 1.500 PSI 548 102* 0 - 100 bar . 0 - 1.500 PSI 495 261 040 5 405 mm M12x1,5 IG M10x1 AG
549 202 0 - 160 bar . 0 - 2.500 PSI 548 202 0 - 160 bar . 0 - 2.500 PSI
549 302 0 - 250 bar . 0 - 4.000 PSI 548 302 0 - 250 bar . 0 - 4.000 PSI
549 402 0 - 400 bar . 0 - 6.000 PSI 548 402 0 - 400 bar . 0 - 6.000 PSI
549 502 0 - 600 bar . 0 - 8.000 PSI 548 631 000 0 - 1.000 bar . 0 - 15.000 PSI

DN 2. Max. 250 bar / 65 °C
55 50 55 50
75,5
AWT Nr.
495 252 050 0 500 mm 1/4" IG 1/4" IG
55 495 252 070 0 700 mm 1/4" IG 1/4" IG
50 mm. 1/4" AG. Gehäuse Edelstahl. 50 mm. 1/4" AG. Gehäuse Edelstahl.
Eingang unten. Typ WIKA Eingang hinten. Typ WIKA
AWT Nr. Druckanzeige AWT Nr. Druckanzeige
549 352 0 - 250 bar . 0 - 4.000 PSI 548 352 0 - 250 bar . 0 - 4.000 PSI
549 452 0 - 400 bar . 0 - 6.000 PSI 548 432 0 - 400 bar . 0 - 6.000 PSI

DN 2. Max. 250 bar / 65 °C
55 51 57 52 AWT Nr.
78 495 253 100 0 1.000 mm 1/4" IG 1/4" IG 90°
56 Klemmblech
für Manometer, außer WIKA
50 mm. 1/4" AG. Gehäuse Edelstahl. 50 mm. 1/4" AG. Gehäuse Edelstahl.
Eingang unten Eingang hinten AWT Nr.
548 50 63 mm
AWT Nr. Druckanzeige AWT Nr. Druckanzeige 548 55 50 mm
549 35 0 - 250 bar . 0 - 4.000 PSI 548 35 0 - 250 bar . 0 - 4.000 PSI
549 45 0 - 400 bar . 0 - 6.000 PSI 548 43 0 - 400 bar . 0 - 6.000 PSI
40 mm. 1/8" AG. Gehäuse Kunststoff. Bei Inbetriebnahme des Manometers:
Eingang hinten Spitze des Gummistopfens
41 40
öffnen.
42 AWT Nr. Druckanzeige
548 37 0 - 250 bar . 0 - 4.000 PSI

81
