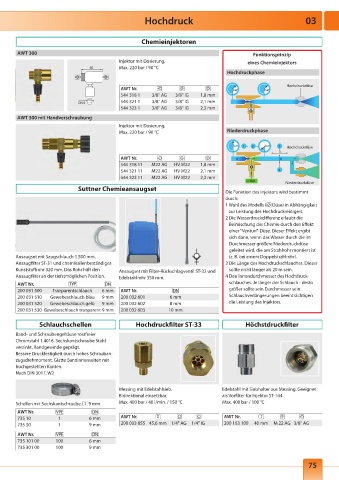

Page 69 - Onlinekatalog 2024

Hochdruck 03

Chemieinjektoren

AWT 300 Funktionsprinzip
Injektor mit Dosierung. eines Chemieinjektors
45 Max. 220 bar / 90 °C
Hochdruckphase

AWT Nr. bar bar Hochdruckdüse
544 318 1 3/8" AG 3/8" IG 1,8 mm
DN 6 544 321 1 3/8" AG 3/8" IG 2,1 mm
544 323 1 3/8" AG 3/8" IG 2,3 mm
AWT 300 mit Handverschraubung
Injektor mit Dosierung.
Max. 220 bar / 90 °C Niederdruckphase

bar 1 2 bar 3 Hochdruckdüse
L
AWT Nr. Q ø
544 318 11 M22 AG HV M22 1,8 mm
544 321 11 M22 AG HV M22 2,1 mm 4
544 323 11 M22 AG HV M22 2,3 mm
CHEM Niederdruckdüse
Suttner Chemieansaugset
Die Funktion des Injektors wird bestimmt
durch:
1 Wahl des Modells ( Düse) in Abhängigkeit
zur Leistung des Hochdruckreinigers.
2 Die Wasserdruckdifferenz erlaubt die
Beimischung der Chemie durch den Effekt
einer "Venturi"-Düse. Dieser Effekt ergibt
sich dann, wenn das Wasser durch die im
Durchmesser größere Niederdruckdüse
geleitet wird, die am Strahlrohr montiert ist
Ansaugset mit Saugschlauch 1.500 mm, (z. B. bei einem Doppelstrahlrohr).
Ansaugfilter ST-31 und chemikalien beständiges 3 Die Länge des Hochdruckschlauches. Dieser
Kunststoffrohr 320 mm. Das Rohr hält den Ansaugset mit Filter-Rückschlagventil ST-32 und sollte nicht länger als 20 m sein.
Ansaugfilter an der tiefstmöglichen Position. Edelstahlrohr 350 mm. 4 Den Innendurchmesser des Hochdruck-
AWT Nr. schlauches. Je länger der Schlauch - desto
200 031 500 Tranparentschlauch 6 mm AWT Nr. größer sollte sein Durchmesser sein.
200 031 510 Gewebeschlauch blau 9 mm 200 032 601 6 mm Schlauch ver längerungen beeinträchtigen
200 031 520 Gewebeschlauch gelb 9 mm 200 032 602 8 mm die Leistung des Injektors.
200 031 530 Gewebeschlauch tranparent 9 mm 200 032 603 10 mm

Schlauchschellen Hochdruckfilter ST-33 Höchstdruckfilter
Band- und Schrauben gehäuse rostfreier
Chromstahl 1.4016. Sechs kant schraube Stahl
verzinkt, Band gewinde geprägt.
Bessere Druck festigkeit durch hohes Schrauban-
zugsdrehmoment. Glatte Bandinnenseiten mit
hochgestellten Kanten.
Nach DIN 3017, W2

Messing mit Edelstahlsieb. Edelstahl mit Siebhalter aus Messing. Geeignet
Bidirektional einsetzbar. als Vorfilter für Injektor ST-164.
Schellen mit Sechskantschraube. 9 mm Max. 400 bar / 40 l/min. / 150 °C Max. 400 bar / 100 °C
AWT Nr.
735 10 1 6 mm AWT Nr. AWT Nr.
735 30 1 9 mm 200 033 855 45,6 mm 1/4" AG 1/4" IG 200 163 100 40 mm M 22 AG 3/8" AG
AWT Nr.
735 101 00 100 6 mm
735 301 00 100 9 mm
