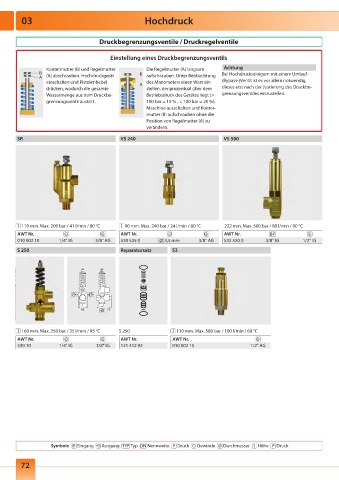

Page 66 - Onlinekatalog 2024

03 Hochdruck

Druckbegrenzungsventile / Druckregelventile

Einstellung eines Druckbegrenzungsventils

Kontermutter (B) und Regelmutter Die Regelmutter (A) langsam Achtung
B B Bei Hochdruckreinigern mit einem Umlauf-
A (A) abschrauben. Hochdruckgerät aufschrauben. Unter Beobachtung
einschalten und Pistolenhebel A des Manometers einen Wert ein- (Bypass-)Ventil ist es vor allem notwendig,
drücken, wodurch die gesamte stellen, der prozentual über dem dieses erst nach der Justierung des Druckbe-
Wassermenge aus dem Druckbe- Betriebsdruck des Gerätes liegt (> grenzungsventiles einzustellen.
grenzungsventil austritt. 100 bar = 10 % . < 100 bar = 20 %).
Maschine ausschalten und Konter-
mutter (B) aufschrauben ohne die
Position von Regelmutter (A) zu
verändern.
SR VS 240 VS 500

110 mm. Max. 200 bar / 41 l/min / 80 °C 90 mm. Max. 240 bar / 24 l/min / 60 °C 222 mm. Max. 500 bar / 80 l/min / 90 °C
AWT Nr. AWT Nr. AWT Nr.
010 002 10 1/4" IG 3/8" AG 530 525 0 3,5 mm 3/8" AG 532 520 0 3/8" IG 1/2" IG
S 250 Reparatursatz S3

43 75

160 mm. Max. 250 bar / 35 l/min / 95 °C S 250 110 mm. Max. 580 bar / 100 l/min / 60 °C
AWT Nr. AWT Nr. AWT Nr.
530 10 1/4" IG 3/8" IG 121 412 92 010 002 15 1/2" AG

Symbole Eingang Ausgang Typ Nennweite Druck Gewinde Durchmesser Höhe Druck
