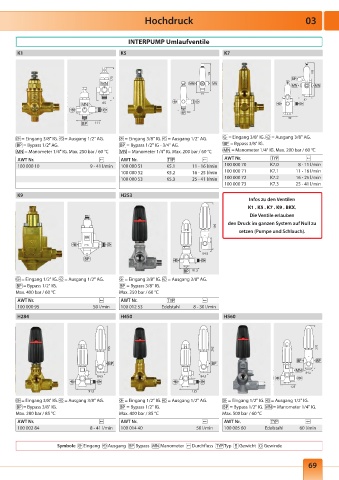

Page 63 - Onlinekatalog 2024

Hochdruck 03

INTERPUMP Umlaufventile

K1 K5 K7

175 185
175

74
82
65
100
90
111

= Eingang 3/8" IG. = Ausgang 1/2" AG. = Eingang 3/8" IG. = Ausgang 1/2" AG. = Eingang 3/8" IG. = Ausgang 3/8" AG.
= Bypass 1/2" AG. = Bypass 1/2" IG - 3/4" AG. = Bypass 3/8" IG.
= Manometer 1/4" IG. Max. 250 bar / 60 °C = Manometer 1/4" IG. Max. 200 bar / 60 °C = Manometer 1/4" IG. Max. 200 bar / 60 °C
AWT Nr. AWT Nr. AWT Nr.
100 000 10 9 - 41 l/min 100 000 51 K5.1 11 - 16 l/min 100 000 70 K7.0 8 - 11 l/min
100 000 52 K5.2 16 - 25 l/min 100 000 71 K7.1 11 - 16 l/min
100 000 53 K5.3 25 - 41 l/min 100 000 72 K7.2 16 - 25 l/min
100 000 73 K7.3 25 - 41 l/min

K9 H253
Infos zu den Ventilen
K1 . K5 . K7 . K9 . BKX.
Die Ventile erlauben
den Druck im ganzen System auf Null zu
195
setzen (Pumpe und Schlauch).

84,5

91,5
= Eingang 1/2" IG. = Ausgang 1/2" AG. = Eingang 3/8" IG. = Ausgang 3/8" AG.
= Bypass 1/2" IG. = Bypass 3/8" IG.
Max. 400 bar / 60 °C Max. 250 bar / 60 °C
AWT Nr. AWT Nr.
100 000 95 50 l/min 100 012 53 Edelstahl 8 - 30 l/min
H284 H450 H560

195 262 270

84,5
84,5 84,5
125
91,5 125
= Eingang 3/8" IG. = Ausgang 3/8" AG. = Eingang 1/2" IG. = Ausgang 1/2" AG. = Eingang 1/2" IG. = Ausgang 1/2" IG.
= Bypass 3/8" IG. = Bypass 1/2" IG. = Bypass 1/2" IG. = Manometer 1/4" IG.
Max. 280 bar / 85 °C Max. 400 bar / 85 °C Max. 500 bar / 60 °C
AWT Nr. AWT Nr. AWT Nr.
100 002 84 8 - 41 l/min 100 014 40 50 l/min 100 005 60 Edelstahl 60 l/min

Symbole Eingang Ausgang Bypass Manometer Durchfluss Typ Gewicht Gewinde

69
