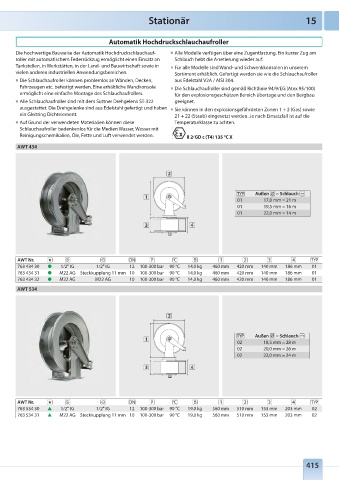

Page 409 - Onlinekatalog 2024

Stationär 15

Automatik Hochdruckschlauchaufroller

Die hochwertige Bauweise der Automatik Hochdruckschlauch auf- » Alle Modelle verfügen über eine Zugentlastung. Ein kurzer Zug am
roller mit automatischem Federrückzug ermöglicht einen Einsatz an Schlauch hebt die Arretierung wieder auf.
Tankstellen, in Werkstätten, in der Land- und Bau wirtschaft sowie in » Für alle Modelle sind Wand- und Schwenkkonsolen in unserem
vielen anderen industriellen Anwendungs bereichen. Sortiment erhältlich. Gefertigt werden sie wie die Schlauchaufroller
» Die Schlauchaufroller können problemlos an Wänden, Decken, aus Edelstahl V2A / AISI 304.
Fahrzeugen etc. befestigt werden. Eine erhältliche Wandkonsole » Die Schlauchaufroller sind gemäß Richtlinie 94/9/EG (Atex 95/100)
ermöglicht eine einfache Montage des Schlauchaufrollers. für den explosionsgeschützen Bereich übertage und den Bergbau
» Alle Schlauchaufroller sind mit dem Suttner Drehgelenk ST-322 geeignet.
ausgestattet. Die Drehgelenke sind aus Edelstahl gefertigt und haben » Sie können in den explosionsgefährdeten Zonen 1 + 2 (Gas) sowie
ein Gleitring Dichtelement. 21 + 22 (Staub) eingesetzt werden. Je nach Einsatzfall ist auf die
» Auf Grund der verwendeten Materialien können diese Temperaturklasse zu achten.
Schlauchaufroller bedenkenlos für die Medien Wasser, Wasser mit
Reinigungschemikalien, Öle, Fette und Luft verwendet werden. II 2⁄ GD c (T4) 135 °C X
AWT 434

Außen = Schlauch
01 17,0 mm = 21 m
01 19,5 mm = 16 m
01 22,0 mm = 14 m

AWT Nr.
763 434 30 ● 1/2" IG 1/2" IG 12 100-300 bar 90 °C 14,0 kg 460 mm 420 mm 140 mm 186 mm 01
763 434 31 ● M22 AG Steckkupplung 11 mm 10 100-300 bar 90 °C 14,0 kg 460 mm 420 mm 140 mm 186 mm 01
763 434 32 ● M22 AG M22 AG 10 100-300 bar 90 °C 14,0 kg 460 mm 420 mm 140 mm 186 mm 01
AWT 534

Außen = Schlauch
02 18,5 mm = 28 m
02 20,0 mm = 26 m
02 22,0 mm = 24 m

AWT Nr.
763 534 30 ▲ 1/2" IG 1/2" IG 12 100-300 bar 90 °C 19,0 kg 560 mm 510 mm 153 mm 203 mm 02
763 534 31 ▲ M22 AG Steckkupplung 11 mm 10 100-300 bar 90 °C 19,0 kg 560 mm 510 mm 153 mm 203 mm 02

415
