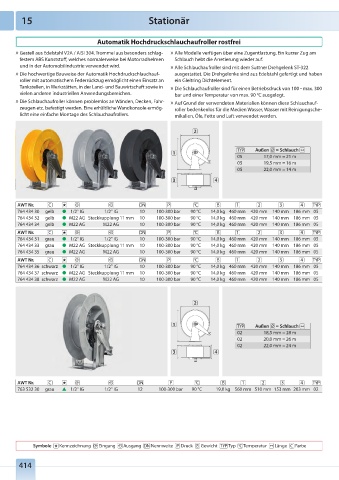

Page 408 - Onlinekatalog 2024

15 Stationär

Automatik Hochdruckschlauchaufroller rostfrei

» Gestell aus Edelstahl V2A / AISI 304. Trommel aus besonders schlag- » Alle Modelle verfügen über eine Zugentlastung. Ein kurzer Zug am
festem ABS Kunststoff, welches normalerweise bei Motorradhelmen Schlauch hebt die Arretierung wieder auf.
und in der Automobilindustrie verwendet wird. » Alle Schlauchaufroller sind mit dem Suttner Drehgelenk ST-322
» Die hochwertige Bauweise der Automatik Hochdruckschlauchauf- ausgestattet. Die Drehgelenke sind aus Edelstahl gefertigt und haben
roller mit automatischem Federrückzug ermöglicht einen Einsatz an ein Gleitring Dichtelement.
Tankstellen, in Werkstätten, in der Land- und Bauwirtschaft sowie in » Die Schlauchaufroller sind für einen Betriebsdruck von 100 - max. 300
vielen anderen industriellen Anwendungsbereichen. bar und einer Temperatur von max. 90 °C ausgelegt.
» Die Schlauchaufroller können problemlos an Wänden, Decken, Fahr- » Auf Grund der verwendeten Materialien können diese Schlauchauf-
zeugen etc. befestigt werden. Eine erhältliche Wandkonsole ermög- roller bedenkenlos für die Medien Wasser, Wasser mit Reinigungsche-
licht eine einfache Montage des Schlauchaufrollers. mikalien, Öle, Fette und Luft verwendet werden.

Außen = Schlauch
05 17,0 mm = 21 m
05 19,5 mm = 16 m
05 22,0 mm = 14 m

AWT Nr.
764 434 30 gelb ● 1/2" IG 1/2" IG 10 100-300 bar 90 °C 14,0 kg 460 mm 420 mm 140 mm 186 mm 05
764 434 32 gelb ● M22 AG Steckkupplung 11 mm 10 100-300 bar 90 °C 14,0 kg 460 mm 420 mm 140 mm 186 mm 05
764 434 34 gelb ● M22 AG M22 AG 10 100-300 bar 90 °C 14,0 kg 460 mm 420 mm 140 mm 186 mm 05
AWT Nr.
764 434 31 grau ● 1/2" IG 1/2" IG 10 100-300 bar 90 °C 14,0 kg 460 mm 420 mm 140 mm 186 mm 05
764 434 33 grau ● M22 AG Steckkupplung 11 mm 10 100-300 bar 90 °C 14,0 kg 460 mm 420 mm 140 mm 186 mm 05
764 434 35 grau ● M22 AG M22 AG 10 100-300 bar 90 °C 14,0 kg 460 mm 420 mm 140 mm 186 mm 05
AWT Nr.
764 434 36 schwarz ● 1/2" IG 1/2" IG 10 100-300 bar 90 °C 14,0 kg 460 mm 420 mm 140 mm 186 mm 05
764 434 37 schwarz ● M22 AG Steckkupplung 11 mm 10 100-300 bar 90 °C 14,0 kg 460 mm 420 mm 140 mm 186 mm 05
764 434 38 schwarz ● M22 AG M22 AG 10 100-300 bar 90 °C 14,0 kg 460 mm 420 mm 140 mm 186 mm 05

Außen = Schlauch
02 18,5 mm = 28 m
02 20,0 mm = 26 m
02 22,0 mm = 24 m

AWT Nr.
763 532 30 grau ▲ 1/2" IG 1/2" IG 12 100-300 bar 90 °C 19,0 kg 560 mm 510 mm 153 mm 203 mm 02

Symbole Kennzeichnung Eingang Ausgang Nennweite Druck Gewicht Typ Temperatur Länge Farbe

414

Symbole Gewinde Kennzeichnung Länge Material Höhe Farbe Eingang Ausgang Nennweite Druck Gewicht Symbole Gewinde Kennzeichnung Länge Material Höhe Farbe Eingang Ausgang Nennweite Druck Gewicht
