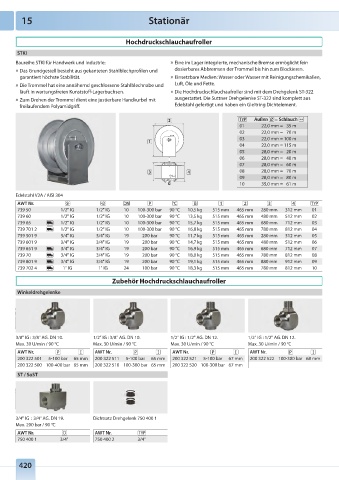

Page 414 - Onlinekatalog 2024

15 Stationär

Hochdruckschlauchaufroller

STKI
Baureihe STKI für Handwerk und Industrie: » Eine im Lager integrierte, mechanische Bremse ermöglicht fein
» Das Grundgestell besteht aus gekanteten Stahlblechprofilen und dosierbares Abbremsen der Trommel bis hin zum Blockieren.
garantiert höchste Stabilität. » Einsetzbare Medien: Wasser oder Wasser mit Reinigungs chemikalien,
» Die Trommel hat eine annähernd geschlossene Stahlblechnabe und Luft, Öle und Fette.
läuft in wartungsfreien Kunststoff-Lagerbuchsen. » Die Hochdruckschlauchaufroller sind mit dem Drehgelenk ST-322
» Zum Drehen der Trommel dient eine justierbare Handkurbel mit ausgestattet. Die Suttner Drehgelenke ST-322 sind komplett aus
freilaufendem Polyamidgriff. Edelstahl gefertigt und haben ein Gleitring Dichtelement.

Außen = Schlauch
01 22,0 mm = 35 m
02 22,0 mm = 70 m
03 22,0 mm = 100 m
04 22,0 mm = 115 m
05 28,0 mm = 20 m
06 28,0 mm = 40 m
07 28,0 mm = 60 m
08 28,0 mm = 70 m
09 28,0 mm = 80 m
10 35,0 mm = 61 m

Edelstahl V2A / AISI 304
AWT Nr.
739 50 1/2" IG 1/2" IG 10 100-300 bar 90 °C 10,5 kg 515 mm 465 mm 280 mm 312 mm 01
739 60 1/2" IG 1/2" IG 10 100-300 bar 90 °C 13,5 kg 515 mm 465 mm 480 mm 512 mm 02
739 65 1/2" IG 1/2" IG 10 100-300 bar 90 °C 15,7 kg 515 mm 465 mm 680 mm 712 mm 03
739 701 2 1/2" IG 1/2" IG 10 100-300 bar 90 °C 16,8 kg 515 mm 465 mm 780 mm 812 mm 04
739 501 9 3/4" IG 3/4" IG 19 200 bar 90 °C 11,7 kg 515 mm 465 mm 280 mm 312 mm 05
739 601 9 3/4" IG 3/4" IG 19 200 bar 90 °C 14,7 kg 515 mm 465 mm 480 mm 512 mm 06
739 651 9 3/4" IG 3/4" IG 19 200 bar 90 °C 16,9 kg 515 mm 465 mm 680 mm 712 mm 07
739 70 3/4" IG 3/4" IG 19 200 bar 90 °C 18,0 kg 515 mm 465 mm 780 mm 812 mm 08
739 801 9 3/4" IG 3/4" IG 19 200 bar 90 °C 19,1 kg 515 mm 465 mm 880 mm 912 mm 09
739 702 4 1" IG 1" IG 24 100 bar 90 °C 18,3 kg 515 mm 465 mm 780 mm 812 mm 10
Zubehör Hochdruckschlauchaufroller

Winkeldrehgelenke

3/8" IG : 3/8" AG. DN 10. 1/2" IG : 3/8" AG. DN 10. 1/2" IG : 1/2" AG. DN 12. 1/2" IG : 1/2" AG. DN 12.
Max. 30 U/min / 90 °C Max. 30 U/min / 90 °C Max. 30 U/min / 90 °C Max. 30 U/min / 90 °C
AWT Nr. AWT Nr. AWT Nr. AWT Nr.
200 322 501 5-100 bar 65 mm 200 322 511 5-100 bar 65 mm 200 322 521 5-100 bar 67 mm 200 322 522 100-300 bar 68 mm
200 322 500 100-400 bar 65 mm 200 322 510 100-300 bar 65 mm 200 322 520 100-300 bar 67 mm
ST / SoST

3/4" IG : 3/4" AG. DN 19. Dichtsatz Drehgelenk 750 400 1
Max. 200 bar / 90 °C
AWT Nr. AWT Nr.
750 400 1 3/4" 750 400 2 3/4"

420
