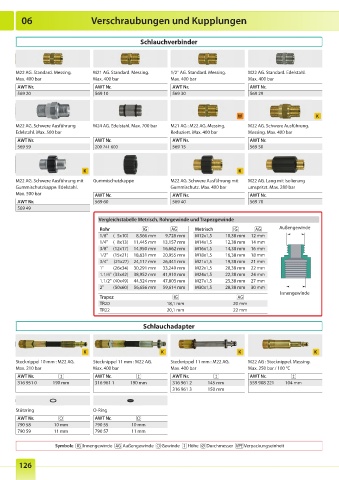

Page 120 - Onlinekatalog 2024

06 Verschraubungen und Kupplungen

Schlauchverbinder

M22 AG. Standard. Messing. M21 AG. Standard. Messing. 1/2" AG. Standard. Messing. M22 AG. Standard. Edelstahl.
Max. 400 bar Max. 400 bar Max. 400 bar Max. 400 bar
AWT Nr . AWT Nr . AWT Nr . AWT Nr .
569 20 569 10 569 30 569 29

W K
M22 AG. Schwere Ausführung M24 AG. Edelstahl. Max. 700 bar M21 AG : M22 AG. Messing. M22 AG. Schwere Ausführung.
Edelstahl. Max. 500 bar Reduziert. Max. 400 bar Messing. Max. 400 bar
AWT Nr . AWT Nr . AWT Nr . AWT Nr .
569 59 200 741 600 569 15 569 50

K K
M22 AG. Schwere Ausführung mit Gummischutzkappe M22 AG. Schwere Ausführung mit M22 AG. Lang mit Isolierung
Gummischutzkappe. Edelstahl. Gummischutz. Max. 400 bar umspritzt. Max. 280 bar
Max. 500 bar AWT Nr . AWT Nr . AWT Nr .
AWT Nr . 569 60 569 40 569 70
569 49
Vergleichstabelle Metrisch, Rohrgewinde und Trapezgewinde
Rohr Metrisch Außengewinde
1/8" ( 5x10) 8,566 mm 9,728 mm M12x1,5 10,38 mm 12 mm
1/4" ( 8x13) 11,445 mm 13,157 mm M14x1,5 12,38 mm 14 mm
3/8" (12x17) 14,950 mm 16,662 mm M16x1,5 14,38 mm 16 mm
1/2" (15x21) 18,631 mm 20,955 mm M18x1,5 16,38 mm 18 mm
3/4" (21x27) 24,117 mm 26,441 mm M21x1,5 19,38 mm 21 mm
1" (26x34) 30,291 mm 33,249 mm M22x1,5 20,38 mm 22 mm
1.1/4" (33x42) 38,952 mm 41,910 mm M24x1,5 22,38 mm 24 mm
1.1/2" (40x49) 44,324 mm 47,803 mm M27x1,5 25,38 mm 27 mm
2" (50x60) 56,656 mm 59,614 mm M30x1,5 28,38 mm 30 mm
Innengewinde
Trapez
TR20 18,1 mm 20 mm
TR22 20,1 mm 22 mm

Schlauchadapter

K K K K
Stecknippel 10 mm : M22 AG. Stecknippel 11 mm : M22 AG. Stecknippel 11 mm : M22 AG. M22 AG : Stecknippel. Messing.
Max. 210 bar Max. 400 bar Max. 400 bar Max. 250 bar / 100 °C
AWT Nr . AWT Nr . AWT Nr . AWT Nr .
316 951 0 190 mm 316 961 1 190 mm 316 961 2 145 mm 559 908 221 104 mm
316 961 3 150 mm

Stützring O-Ring
AWT Nr . AWT Nr .
790 58 10 mm 790 55 10 mm
790 59 11 mm 790 57 11 mm

Symbole Innengewinde Außengewinde Gewinde Höhe Durchmesser Verpackungseinheit

126

Symbole Innengewinde Außengewinde Länge Höhe Druck
