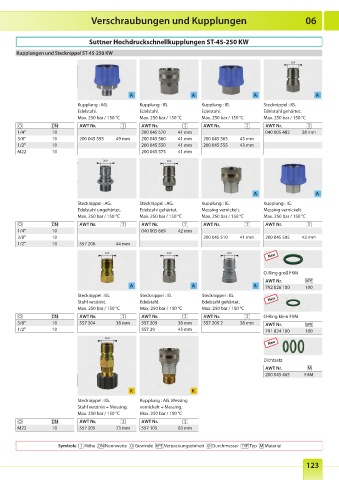

Verschraubungen und Kupplungen 06

Suttner Hochdruckschnellkupplungen ST-45-250 KW

Kupplungen und Stecknippel ST-45-250 KW
20,0

A A A A
Kupplung : AG. Kupplung : IG. Kupplung : IG. Stecknippel : IG.
Edelstahl. Edelstahl. Edelstahl. Edelstahl gehärtet.
Max. 250 bar / 150 °C Max. 250 bar / 150 °C Max. 250 bar / 150 °C Max. 250 bar / 150 °C
AWT Nr . AWT Nr . AWT Nr . AWT Nr .
1/4" 10 200 045 570 41 mm 040 005 482 38 mm
3/8" 10 200 045 595 49 mm 200 045 560 41 mm 200 045 565 43 mm
1/2" 10 200 045 550 41 mm 200 045 555 43 mm
M22 10 200 045 575 41 mm

20,0 20,0

A A

Stecknippel : AG. Stecknippel : AG. Kupplung : IG. Kupplung : IG.
Edelstahl ungehärtet. Edelstahl gehärtet. Messing vernickelt. Messing vernickelt.
Max. 250 bar / 150 °C Max. 250 bar / 150 °C Max. 250 bar / 150 °C Max. 250 bar / 150 °C
AWT Nr . AWT Nr . AWT Nr . AWT Nr .
1/4" 10 040 005 669 42 mm
3/8" 10 200 045 510 41 mm 200 045 505 43 mm
1/2" 10 557 206 44 mm
Neu
20,0 20,0 20,0

O-Ring groß FKM
AWT Nr .
A A A 792 026 100 100
Stecknippel : IG. Stecknippel : IG. Stecknippel : IG.
Stahl verzinkt. Edelstahl. Edelstahl gehärtet. Neu
Max. 250 bar / 150 °C Max. 250 bar / 150 °C Max. 250 bar / 150 °C
AWT Nr . AWT Nr . AWT Nr . O-Ring klein FKM
3/8" 10 557 204 38 mm 557 209 38 mm 557 209 2 38 mm AWT Nr .
1/2" 10 557 29 45 mm 791 824 100 100
20,0
Neu

Dichtsatz
AWT Nr .
200 045 465 FKM

K K
Stecknippel : IG. Kupplung : AG. Messing
Stahl verzinkt + Messing. ver nickelt + Messing.
Max. 250 bar / 150 °C Max. 250 bar / 150 °C
AWT Nr . AWT Nr .
M22 10 557 205 73 mm 557 105 63 mm

Symbole Höhe Nennweite Gewinde Verpackungseinheit Durchmesser Typ Material

123
