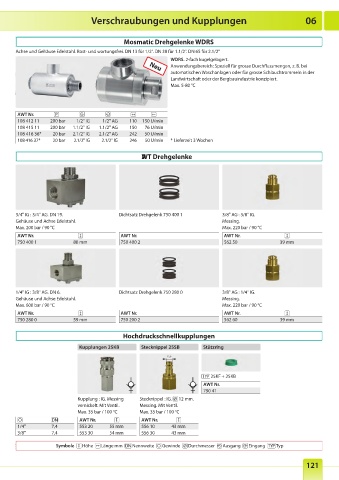

Page 115 - Onlinekatalog 2024

Verschraubungen und Kupplungen 06

Mosmatic Drehgelenke WDRS
Achse und Gehäuse Edelstahl. Rost- und wartungsfrei. DN 13 für 1/2". DN 38 für 1.1/2". DN 65 für 2.1/2"
WDRS . 2-fach kugelgelagert.
Anwendungsbereich: Speziell für grosse Durchflussmengen, z. B. bei
Neu
automatischen Waschanlagen oder für grosse Schlauchtrommeln in der
Landwirtschaft oder der Bergbauindustrie konzipiert.
Max. 5-80 °C

AWT Nr .
108 412 11 200 bar 1/2" IG 1/2" AG 110 150 U/min
108 415 11 200 bar 1.1/2" IG 1.1/2" AG 150 76 U/min
108 416 36* 20 bar 2.1/2" IG 2.1/2" AG 242 50 U/min
108 416 37* 20 bar 2.1/2" IG 2.1/2" IG 246 50 U/min * Lieferzeit 3 Wochen

AWT Drehgelenke

3/4" IG : 3/4" AG. DN 19. Dichtsatz Drehgelenk 750 400 1 3/8" AG : 3/8" IG.
Gehäuse und Achse Edelstahl. Messing.
Max. 200 bar / 90 °C Max. 220 bar / 90 °C
AWT Nr . AWT Nr . AWT Nr .
750 400 1 80 mm 750 400 2 562 50 39 mm

1/4" IG : 3/8" AG. DN 6. Dichtsatz Drehgelenk 750 280 0 3/8" AG : 1/4" IG.
Gehäuse und Achse Edelstahl. Messing.
Max. 600 bar / 90 °C Max. 220 bar / 90 °C
AWT Nr . AWT Nr . AWT Nr .
750 280 0 59 mm 750 200 2 562 60 39 mm

Hochdruckschnellkupplungen

Kupplungen 25KB Stecknippel 25SB Stützring
12,0

25KF + 25KB
AWT Nr .
790 41
Kupplung : IG. Messing Stecknippel : IG. 12 mm.
ver nickelt. Mit Ventil. Messing. Mit Ventil.
Max. 35 bar / 100 °C Max. 35 bar / 100 °C
AWT Nr . AWT Nr .
1/4" 7,4 553 20 55 mm 556 10 43 mm
3/8" 7,4 553 30 54 mm 556 30 43 mm

Symbole Höhe Länge mm Nennweite Gewinde Durchmesser Ausgang Eingang Typ

121
