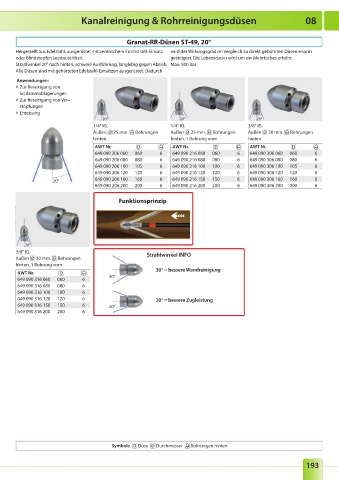

Page 187 - Onlinekatalog 2024

Kanalreinigung & Rohrreinigungsdüsen 08

Granat-RR-Düsen ST-49, 20°
Hergestellt aus Edelstahl, ausgerüstet mit zentrischem Frontstrahl­Einsatz wird der Wirkungsgrad im Vergleich zu direkt gebohrten Düsen enorm
oder Blindstopfen (austauschbar). gesteigert. Die Lebensdauer wird um ein Mehrfaches erhöht.
Strahlwinkel 20° nach hinten, schwere Ausführung, langlebig gegen Abrieb. Max. 500 bar
Alle Düsen sind mit gehärteten Edelstahl­Einsätzen ausgerüstet. Dadurch
Anwendungen:
» Zur Beseitigung von
Schlammablagerungen
» Zur Beseitigung von Ver–
stopfungen
» Enteisung
20° 20° 20°
1/4" IG. 1/4" IG. 3/8" IG.
Außen 25 mm. Bohrungen Außen 25 mm. Bohrungen Außen 30 mm. Bohrungen
hinten hinten, 1 Bohrung vorn hinten
AWT Nr . AWT Nr . AWT Nr .
649 090 206 060 060 6 649 090 216 060 060 6 649 090 306 060 060 6
649 090 206 080 080 6 649 090 216 080 080 6 649 090 306 080 080 6
649 090 206 100 105 6 649 090 216 100 100 6 649 090 306 100 105 6
649 090 206 120 120 6 649 090 216 120 120 6 649 090 306 120 120 6
649 090 206 160 160 6 649 090 216 150 150 6 649 090 306 160 160 6
20°
649 090 206 200 200 6 649 090 216 200 200 6 649 090 306 200 200 6

Funktionsprinzip

20°
3/8" IG. Strahlwinkel INFO
Außen 30 mm. Bohrungen
hinten, 1 Bohrung vorn
30° = bessere Wandreinigung
AWT Nr .
649 090 316 060 060 6 30°
649 090 316 080 080 6
649 090 316 100 100 6
649 090 316 120 120 6 20° = bessere Zugleistung
649 090 316 150 150 6 20°
649 090 316 200 200 6

Symbole Düse Durchmesser Bohrungen hinten

193
