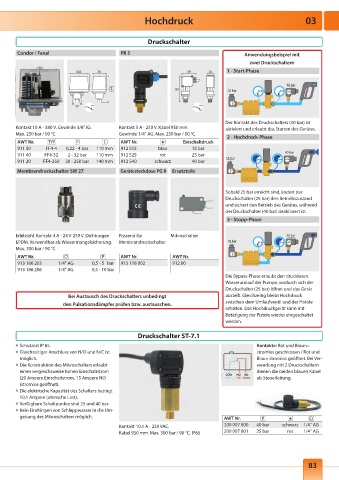

Page 77 - Onlinekatalog 2024

Hochdruck 03
Hochdruck

Druckschalter

Condor / Fanal PR 5 Anwendungsbeispiel mit
zwei Druckschaltern
103 78 49 26 1 - Start-Phase

40 bar
83 25 bar bar bar

50

Der Kontakt des Druckschalters (40 bar) ist
Kontakt 10 A - 380 V. Gewinde 3/8" IG. Kontakt 5 A - 250 V. Kabel 950 mm. aktiviert und erlaubt das Starten des Gerätes.
Max. 250 bar / 90 °C Gewinde 1/4" AG. Max. 250 bar / 90 °C
2 - Hochdruck-Phase
AWT Nr. AWT Nr. Einschaltdruck
911 50 FF4-4 0,22 - 4 bar 110 mm 912 515 blau 15 bar
911 40 FF4-32 2 - 32 bar 110 mm 912 525 rot 25 bar 25 bar 40 bar
911 20 FF4-250 30 - 250 bar 140 mm 912 540 schwarz 40 bar bar bar
Membrandruckschalter SW 27 Gerätesteckdose PG 9 Ersatzteile

Sobald 25 bar erreicht sind, ändert der
Druckschalter (25 bar) den Betriebszustand
und sichert den Betrieb des Gerätes, während
der Druckschalter (40 bar) deaktiviert ist.
3 - Stopp-Phase

Edelstahl. Kontakt 4 A - 24 V-250 V. Dichtungen Passend für Mikroschalter 40 bar
EPDM. Verwendbar als Wasser mangelsicherung. Membrandruck schalter 25 bar bar bar
Max. 300 bar / 90 °C
AWT Nr. AWT Nr. AWT Nr.
913 186 203 1/4" AG 0,5 - 5 bar 913 118 002 912 00
913 186 206 1/4" AG 0,5 - 10 bar
Die Bypass-Phase erlaubt den drucklosen
Wasser umlauf der Pumpe, wodurch sich der
Druckschalter (25 bar) öffnet und das Gerät
Bei Austausch des Druckschalters unbedingt abstellt. Gleichzeitig bleibt Hochdruck
den Pulsationsdämpfer prüfen bzw. austauschen. zwischen dem Umlaufventil und der Pistole
erhalten. Das Hochdruckgerät kann mit
Betätigung der Pistole wieder eingeschaltet
werden.

Druckschalter ST-7.1

» Schutzart IP 65. Kontakte: Rot und Braun=
» Gleichzeitiger Anschluss von N/O und N/C ist stromlos geschlossen / Rot und
möglich. Blau= stromlos geöffnet. Bei Ver-
» Die Konstruktion des Mikroschalters erlaubt wendung mit 2 Druckschaltern
einen vergleichsweise hohen Einschaltstrom dienen die beiden blauen Kabel
(20 Ampere Einschaltstrom, 15 Ampere NO als Steuerleitung.
(stromlos geöffnet).
» Die elektrische Kapazität des Schalters beträgt
10,1 Ampere (ohmsche Last).
» Verfügbare Schaltpunkte sind 25 und 40 bar.
» Kein Eindringen von Schleppwasser in die Um-
gebung des Mikroschalters möglich. AWT Nr.
Kontakt 10.1 A - 250 VAC. 200 007 800 40 bar schwarz 1/4" AG
Kabel 950 mm. Max. 300 bar / 90 °C. IP65 200 007 801 25 bar rot 1/4" AG
