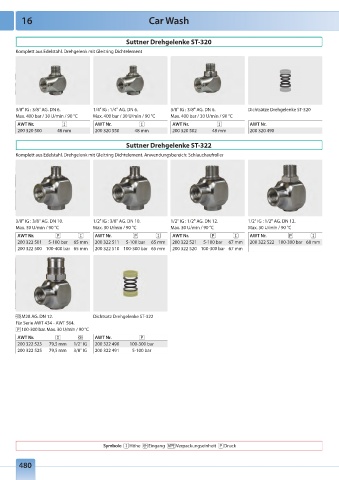

Page 474 - Onlinekatalog 2024

16 Car Wash

Suttner Drehgelenke ST-320
Komplett aus Edelstahl. Drehgelenk mit Gleitring Dichtelement

3/8" IG : 3/8" AG. DN 6. 1/4" IG : 1/4" AG. DN 6. 3/8" IG : 3/8" AG. DN 6. Dichtsätze Drehgelenke ST-320
Max. 400 bar / 30 U/min / 90 °C Max. 400 bar / 30 U/min / 90 °C Max. 400 bar / 30 U/min / 90 °C
AWT Nr. AWT Nr. AWT Nr. AWT Nr.
200 320 500 48 mm 200 320 550 48 mm 200 320 502 48 mm 200 320 490

Suttner Drehgelenke ST-322
Komplett aus Edelstahl. Drehgelenk mit Gleitring Dichtelement. Anwendungsbereich: Schlauchaufroller

3/8" IG : 3/8" AG. DN 10. 1/2" IG : 3/8" AG. DN 10. 1/2" IG : 1/2" AG. DN 12. 1/2" IG : 1/2" AG. DN 12.
Max. 30 U/min / 90 °C Max. 30 U/min / 90 °C Max. 30 U/min / 90 °C Max. 30 U/min / 90 °C
AWT Nr. AWT Nr. AWT Nr. AWT Nr.
200 322 501 5-100 bar 65 mm 200 322 511 5-100 bar 65 mm 200 322 521 5-100 bar 67 mm 200 322 522 100-300 bar 68 mm
200 322 500 100-400 bar 65 mm 200 322 510 100-300 bar 65 mm 200 322 520 100-300 bar 67 mm

M28 AG. DN 12. Dichtsatz Drehgelenke ST-322
Für Serie AWT 434 - AWT 564.
100-300 bar. Max. 30 U/min / 90 °C
AWT Nr. AWT Nr.
200 322 523 79,5 mm 1/2" IG 200 322 490 100-300 bar
200 322 525 79,5 mm 3/8" IG 200 322 491 5-100 bar

Symbole Höhe Eingang Verpackungseinheit Druck

480
