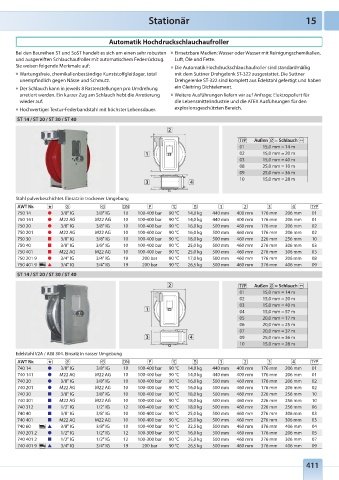

Stationär 15

Automatik Hochdruckschlauchaufroller

Bei den Baureihen ST und SoST handelt es sich um einen sehr robusten » Einsetzbare Medien: Wasser oder Wasser mit Reinigungs chemikalien,
und ausgereiften Schlauchaufroller mit automatischem Federrückzug. Luft, Öle und Fette.
Sie weisen folgende Merkmale auf: » Die Automatik Hochdruckschlauchaufroller sind standardmäßig
» Wartungsfreie, chemikalienbeständige Kunststoffgleitlager, total mit dem Suttner Drehgelenk ST-322 ausgestattet. Die Suttner
unempfindlich gegen Nässe und Schmutz. Drehgelenke ST-322 sind komplett aus Edelstahl gefertigt und haben
» Der Schlauch kann in jeweils 8 Rastenstellungen pro Umdrehung ein Gleitring Dichtelement.
arretiert werden. Ein kurzer Zug am Schlauch hebt die Arretierung » Weitere Ausführungen liefern wir auf Anfrage: Elektropoliert für
wieder auf. die Lebensmittelindustrie und die ATEX Ausführungen für den
» Hochwertiger Textur-Federbandstahl mit höchster Lebensdauer. explosionsgeschützten Bereich.
ST 14 / ST 20 / ST 30 / ST 40

Außen = Schlauch
01 15,0 mm = 14 m
02 15,0 mm = 20 m
03 15,0 mm = 40 m
08 25,0 mm = 10 m
09 25,0 mm = 36 m
10 15,0 mm = 28 m

Stahl pulverbeschichtet. Einsatz in trockener Umgebung
AWT Nr.
750 14 ● 3/8" IG 3/8" IG 10 100-400 bar 90 °C 14,0 kg 440 mm 400 mm 176 mm 206 mm 01
750 141 ● M22 AG M22 AG 10 100-400 bar 90 °C 14,0 kg 440 mm 400 mm 176 mm 206 mm 01
750 20 ● 3/8" IG 3/8" IG 10 100-400 bar 90 °C 16,0 kg 500 mm 460 mm 176 mm 206 mm 02
750 201 ● M22 AG M22 AG 10 100-400 bar 90 °C 16,0 kg 500 mm 460 mm 176 mm 206 mm 02
750 30 ■ 3/8" IG 3/8" IG 10 100-400 bar 90 °C 18,0 kg 500 mm 460 mm 226 mm 256 mm 10
750 40 ■ 3/8" IG 3/8" IG 10 100-400 bar 90 °C 25,0 kg 500 mm 460 mm 276 mm 306 mm 03
750 401 ■ M22 AG M22 AG 10 100-400 bar 90 °C 25,0 kg 500 mm 460 mm 276 mm 306 mm 03
750 201 9 ● 3/4" IG 3/4" IG 19 200 bar 90 °C 17,0 kg 500 mm 460 mm 176 mm 206 mm 08
750 401 9 ▲ 3/4" IG 3/4" IG 19 200 bar 90 °C 26,5 kg 500 mm 460 mm 376 mm 406 mm 09
ST 14 / ST 20 / ST 30 / ST 40

Außen = Schlauch
01 15,0 mm = 14 m
02 15,0 mm = 20 m
03 15,0 mm = 40 m
04 15,0 mm = 57 m
05 20,0 mm = 17 m
06 20,0 mm = 25 m
07 20,0 mm = 37 m
09 25,0 mm = 36 m
10 15,0 mm = 28 m
Edelstahl V2A / AISI 304. Einsatz in nasser Umgebung
AWT Nr.
740 14 ● 3/8" IG 3/8" IG 10 100-400 bar 90 °C 14,0 kg 440 mm 400 mm 176 mm 206 mm 01
740 141 ● M22 AG M22 AG 10 100-400 bar 90 °C 14,0 kg 440 mm 400 mm 176 mm 206 mm 01
740 20 ● 3/8" IG 3/8" IG 10 100-400 bar 90 °C 16,0 kg 500 mm 460 mm 176 mm 206 mm 02
740 201 ● M22 AG M22 AG 10 100-400 bar 90 °C 16,0 kg 500 mm 460 mm 176 mm 206 mm 02
740 30 ■ 3/8" IG 3/8" IG 10 100-400 bar 90 °C 18,0 kg 500 mm 460 mm 226 mm 256 mm 10
740 301 ■ M22 AG M22 AG 10 100-400 bar 90 °C 18,0 kg 500 mm 460 mm 226 mm 256 mm 10
740 312 ■ 1/2" IG 1/2" IG 12 100-400 bar 90 °C 18,0 kg 500 mm 460 mm 226 mm 256 mm 06
740 40 ■ 3/8" IG 3/8" IG 10 100-400 bar 90 °C 25,0 kg 500 mm 460 mm 276 mm 306 mm 03
740 401 ■ M22 AG M22 AG 10 100-400 bar 90 °C 25,0 kg 500 mm 460 mm 276 mm 306 mm 03
740 60 ▲ 3/8" IG 3/8" IG 10 100-400 bar 90 °C 32,5 kg 500 mm 460 mm 376 mm 406 mm 04
740 201 2 ● 1/2" IG 1/2" IG 12 100-300 bar 90 °C 16,0 kg 500 mm 460 mm 176 mm 206 mm 05
740 401 2 ■ 1/2" IG 1/2" IG 12 100-300 bar 90 °C 25,0 kg 500 mm 460 mm 276 mm 306 mm 07
740 401 9 ▲ 3/4" IG 3/4" IG 19 200 bar 90 °C 26,5 kg 500 mm 460 mm 376 mm 406 mm 09

411
