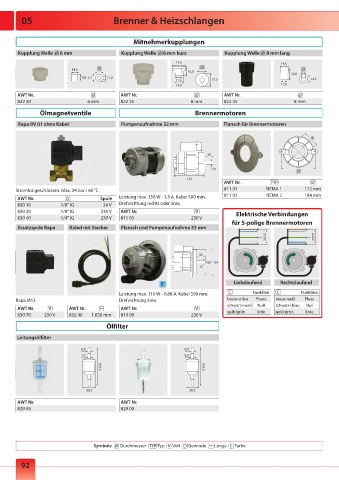

Page 86 - Onlinekatalog 2024

05 Brenner & Heizschlangen

Mitnehmerkupplungen

Kupplung Welle 6 mm Kupplung Welle 8 mm kurz Kupplung Welle 8 mm lang
17,5 14,5
14,5 16,0
22,0
9,8 4,3 11,0 14,5
11,0 17,5
14,0 11,0
AWT Nr . AWT Nr . AWT Nr .
822 30 6 mm 822 25 8 mm 822 35 8 mm
Ölmagnetventile Brennermotoren

Rapa BV 01 ohne Kabel Pumpenaufnahme 32 mm Flansch für Brennermotoren

80

40

13
122
AWT Nr .
Stromlos geschlossen. Max. 24 bar / 60 °C 811 01 NEMA 1 172 mm
AWT Nr . Spule Leistung max. 150 W - 1,3 A. Kabel 500 mm. 811 02 NEMA 2 184 mm
830 10 1/8" IG 24 V Drehrichtung rechts oder links
830 20 1/8" IG 230 V AWT Nr . Elektrische Verbindungen
830 40 1/4" IG 230 V 811 03 230 V
für 5-polige Brennermotoren
Ersatzspule Rapa Kabel mit Stecker Flansch und Pumpenaufnahme 32 mm
220 V 220 V

32
124 134
13

F Linkslaufend Rechtslaufend
Leistung max. 110 W - 0,88 A. Kabel 500 mm. Funktion Funktion
Rapa M13 Drehrichtung links braun+blau Phase braun+weiß Phase
schwarz+weiß Null schwarz+blau Null
AWT Nr . AWT Nr . AWT Nr .
830 70 230 V 832 40 1.050 mm 810 00 230 V gelb/grün Erde gelb/grün Erde
Ölfilter

Leitungsölfilter

6,0 6,0
7,7 103,0 8,0 101,0

36,3 36,5
AWT Nr . AWT Nr .
829 05 829 00

Symbole Durchmesser Typ Volt Gewinde Länge Farbe
