Page 256 - Onlinekatalog 2024
P. 256

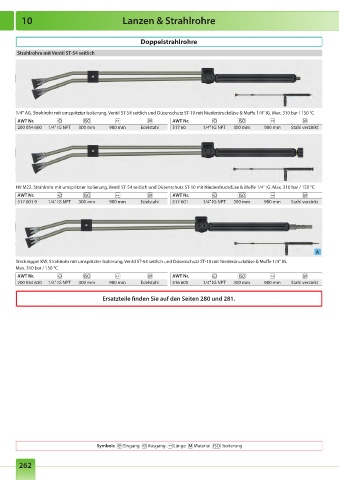

10 Lanzen & Strahlrohre
Doppelstrahlrohre
Strahlrohre mit Ventil ST-54 seitlich
1/4" AG. Strahlrohr mit umspritzter Isolierung, Ventil ST-54 seitlich und Düsenschutz ST-10 mit Niederdruckdüse & Muffe 1/4" IG. Max. 310 bar / 150 °C
AWT Nr . AWT Nr .
200 054 600 1/4" IG NPT 300 mm 980 mm Edelstahl 517 60 1/4" IG NPT 300 mm 980 mm Stahl verzinkt
HV M22. Strahlrohr mit umspritzter Isolierung, Ventil ST-54 seitlich und Düsenschutz ST-10 mit Niederdruckdüse & Muffe 1/4" IG. Max. 310 bar / 150 °C
AWT Nr . AWT Nr .
517 601 9 1/4" IG NPT 300 mm 980 mm Edelstahl 517 601 1/4" IG NPT 300 mm 980 mm Stahl verzinkt
A
Stecknippel KW. Strahlrohr mit umspritzter Isolierung, Ventil ST-54 seitlich und Düsenschutz ST-10 mit Niederdruckdüse & Muffe 1/4" IG.
Max. 310 bar / 150 °C
AWT Nr . AWT Nr .
200 054 630 1/4" IG NPT 300 mm 980 mm Edelstahl 516 605 1/4" IG NPT 300 mm 980 mm Stahl verzinkt
Ersatzteile finden Sie auf den Seiten 280 und 281 .
Symbole Eingang Ausgang Länge Material Isolierung
262
