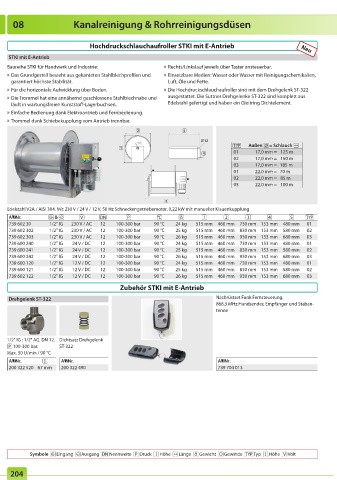

Page 198 - Onlinekatalog 2024

08 Kanalreinigung & Rohrreinigungsdüsen

Hochdruckschlauchaufroller STKI mit E-Antrieb Neu

STKI mit E-Antrieb
Baureihe STKI für Handwerk und Industrie: » Rechts/Linkslauf jeweils über Taster ansteuerbar.
» Das Grundgestell besteht aus gekanteten Stahlblechprofilen und » Einsetzbare Medien: Wasser oder Wasser mit Reinigungs chemikalien,
garantiert höchste Stabilität. Luft, Öle und Fette.
» Für die horizontale Aufwicklung über Boden. » Die Hochdruckschlauchaufroller sind mit dem Drehgelenk ST-322
» Die Trommel hat eine annähernd geschlossene Stahlblechnabe und ausgestattet. Die Suttner Drehgelenke ST-322 sind komplett aus
läuft in wartungsfreien Kunststoff-Lagerbuchsen. Edelstahl gefertigt und haben ein Gleitring Dichtelement.
» Einfache Bedienung dank Elektroantrieb und Fernbedienung.
» Trommel dank Schiebekupplung vom Antrieb trennbar.
5
5
Ø 12
Ø 12 Außen = Schlauch
01 17,0 mm = 125 m
02 17,0 mm = 150 m
03 17,0 mm = 185 m
5 01 22,0 mm = 70 m
Ø 12 02 22,0 mm = 85 m
03 22,0 mm = 100 m

Edelstahl V2A / AISI 304. Mit 230 V / 24 V / 12 V, 50 Hz Schneckengetriebemotor, 0,22 kW mit manueller Klauenkupplung
AWT Nr. &
739 602 30 1/2" IG 230 V / AC 12 100-300 bar 90 °C 24 kg 515 mm 460 mm 730 mm 153 mm 480 mm 01
739 602 302 1/2" IG 230 V / AC 12 100-300 bar 90 °C 25 kg 515 mm 460 mm 830 mm 153 mm 580 mm 02
739 602 303 1/2" IG 230 V / AC 12 100-300 bar 90 °C 26 kg 515 mm 460 mm 930 mm 153 mm 680 mm 03
739 600 240 1/2" IG 24 V / DC 12 100-300 bar 90 °C 24 kg 515 mm 460 mm 730 mm 153 mm 480 mm 01
739 600 241 1/2" IG 24 V / DC 12 100-300 bar 90 °C 25 kg 515 mm 460 mm 830 mm 153 mm 580 mm 02
739 600 242 1/2" IG 24 V / DC 12 100-300 bar 90 °C 26 kg 515 mm 460 mm 930 mm 153 mm 680 mm 03
739 600 120 1/2" IG 12 V / DC 12 100-300 bar 90 °C 24 kg 515 mm 460 mm 730 mm 153 mm 480 mm 01
739 600 121 1/2" IG 12 V / DC 12 100-300 bar 90 °C 25 kg 515 mm 460 mm 830 mm 153 mm 580 mm 02
739 602 122 1/2" IG 12 V / DC 12 100-300 bar 90 °C 26 kg 515 mm 460 mm 930 mm 153 mm 680 mm 03
Zubehör STKI mit E-Antrieb

Drehgelenk ST-322 Nachrüstset Funk Fernsteuerung.
868,3 MHz Handsender, Empfänger und Staban-
tenne

1/2" IG : 1/2" AG. DN 12. Dichtsatz Drehgelenk
100-300 bar. ST-322
Max. 30 U/min / 90 °C
AWT Nr. AWT Nr. AWT Nr.
200 322 520 67 mm 200 322 490 739 704 013

Symbole Eingang Ausgang Nennweite Druck Höhe Länge Gewicht Gewinde Typ Höhe Volt

204
