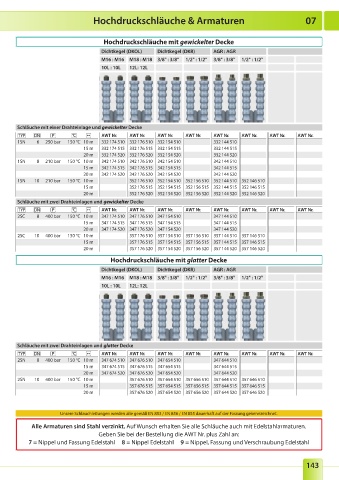

Page 137 - Onlinekatalog 2024

Hochdruckschläuche & Armaturen 07

Hochdruckschläuche mit gewickelter Decke
Dichtkegel (DKOL) Dichtkegel (DKR) AGR : AGR
M16 : M16 M18 : M18 3/8" : 3/8" 1/2" : 1/2" 3/8" : 3/8" 1/2" : 1/2"
10L : 10L 12L: 12L

Schläuche mit einer Drahteinlage und gewickelter Decke
AWT Nr . AWT Nr . AWT Nr . AWT Nr . AWT Nr . AWT Nr . AWT Nr . AWT Nr .
1SN 6 250 bar 150 °C 10 m 332 174 510 332 176 510 332 154 510 332 144 510
15 m 332 174 515 332 176 515 332 154 515 332 144 515
20 m 332 174 520 332 176 520 332 154 520 332 144 520
1SN 8 210 bar 150 °C 10 m 342 174 510 342 176 510 342 154 510 342 144 510
15 m 342 174 515 342 176 515 342 154 515 342 144 515
20 m 342 174 520 342 176 520 342 154 520 342 144 520
1SN 10 210 bar 150 °C 10 m 352 176 510 352 154 510 352 156 510 352 144 510 352 146 510
15 m 352 176 515 352 154 515 352 156 515 352 144 515 352 146 515
20 m 352 176 520 352 154 520 352 156 520 352 144 520 352 146 520
Schläuche mit zwei Drahteinlagen und gewickelter Decke
AWT Nr . AWT Nr . AWT Nr . AWT Nr . AWT Nr . AWT Nr . AWT Nr . AWT Nr .
2SC 8 400 bar 150 °C 10 m 347 174 510 347 176 510 347 154 510 347 144 510
15 m 347 174 515 347 176 515 347 154 515 347 144 515
20 m 347 174 520 347 176 520 347 154 520 347 144 520
2SC 10 400 bar 150 °C 10 m 357 176 510 357 154 510 357 156 510 357 144 510 357 146 510
15 m 357 176 515 357 154 515 357 156 515 357 144 515 357 146 515
20 m 357 176 520 357 154 520 357 156 520 357 144 520 357 146 520
Hochdruckschläuche mit glatter Decke
Dichtkegel (DKOL) Dichtkegel (DKR) AGR : AGR
M16 : M16 M18 : M18 3/8" : 3/8" 1/2" : 1/2" 3/8" : 3/8" 1/2" : 1/2"
10L : 10L 12L: 12L

Schläuche mit zwei Drahteinlagen und glatter Decke
AWT Nr . AWT Nr . AWT Nr . AWT Nr . AWT Nr . AWT Nr . AWT Nr . AWT Nr .
2SN 8 400 bar 150 °C 10 m 347 674 510 347 676 510 347 654 510 347 644 510
15 m 347 674 515 347 676 515 347 654 515 347 644 515
20 m 347 674 520 347 676 520 347 654 520 347 644 520
2SN 10 400 bar 150 °C 10 m 357 676 510 357 654 510 357 656 510 357 644 510 357 646 510
15 m 357 676 515 357 654 515 357 656 515 357 644 515 357 646 515
20 m 357 676 520 357 654 520 357 656 520 357 644 520 357 646 520

Unsere Schlauchleitungen werden alle gemäß EN 853 / EN 856 / EN 855 dauerhaft auf der Fassung gekennzeichnet.
Alle Armaturen sind Stahl verzinkt . Auf Wunsch erhalten Sie alle Schläuche auch mit Edelstahlarmaturen.
Geben Sie bei der Bestellung die AWT Nr. plus Zahl an:
7 = Nippel und Fassung Edelstahl 8 = Nippel Edelstahl 9 = Nippel, Fassung und Verschraubung Edelstahl

143
