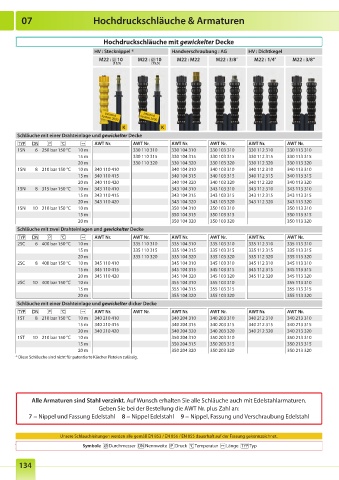

Page 128 - Onlinekatalog 2024

07 Hochdruckschläuche & Armaturen

Hochdruckschläuche mit gewickelter Decke
HV : Stecknippel * Handverschraubung : AG HV : Dichtkegel
M22 : 10 M22 : 10 M22 : M22 M22 : 3/8" M22 : 1/4" M22 : 3/8"
(15,5) (15,5)

passend System 2000
passend
System 2000
K K
Schläuche mit einer Drahteinlage und gewickelter Decke
AWT Nr . AWT Nr . AWT Nr . AWT Nr . AWT Nr . AWT Nr .
1SN 6 250 bar 150 °C 10 m 330 110 310 330 104 310 330 103 310 330 112 310 330 113 310
15 m 330 110 315 330 104 315 330 103 315 330 112 315 330 113 315
20 m 330 110 320 330 104 320 330 103 320 330 112 320 330 113 320
1SN 8 210 bar 150 °C 10 m 340 110 410 340 104 310 340 103 310 340 112 310 340 113 310
15 m 340 110 415 340 104 315 340 103 315 340 112 315 340 113 315
20 m 340 110 420 340 104 320 340 103 320 340 112 320 340 113 320
1SN 8 315 bar 150 °C 10 m 343 110 410 343 104 310 343 103 310 343 112 310 343 113 310
15 m 343 110 415 343 104 315 343 103 315 343 112 315 343 113 315
20 m 343 110 420 343 104 320 343 103 320 343 112 320 343 113 320
1SN 10 210 bar 150 °C 10 m 350 104 310 350 103 310 350 113 310
15 m 350 104 315 350 103 315 350 113 315
20 m 350 104 320 350 103 320 350 113 320
Schläuche mit zwei Drahteinlagen und gewickelter Decke
AWT Nr . AWT Nr . AWT Nr . AWT Nr . AWT Nr . AWT Nr .
2SC 6 400 bar 150 °C 10 m 335 110 310 335 104 310 335 103 310 335 112 310 335 113 310
15 m 335 110 315 335 104 315 335 103 315 335 112 315 335 113 315
20 m 335 110 320 335 104 320 335 103 320 335 112 320 335 113 320
2SC 8 400 bar 150 °C 10 m 345 110 410 345 104 310 345 103 310 345 112 310 345 113 310
15 m 345 110 415 345 104 315 345 103 315 345 112 315 345 113 315
20 m 345 110 420 345 104 320 345 103 320 345 112 320 345 113 320
2SC 10 400 bar 150 °C 10 m 355 104 310 355 103 310 355 113 310
15 m 355 104 315 355 103 315 355 113 315
20 m 355 104 320 355 103 320 355 113 320
Schläuche mit einer Drahteinlage und gewickelter dicker Decke
AWT Nr . AWT Nr . AWT Nr . AWT Nr . AWT Nr . AWT Nr .
1ST 8 210 bar 150 °C 10 m 340 210 410 340 204 310 340 203 310 340 212 310 340 213 310
15 m 340 210 415 340 204 315 340 203 315 340 212 315 340 213 315
20 m 340 210 420 340 204 320 340 203 320 340 212 320 340 213 320
1ST 10 210 bar 150 °C 10 m 350 204 310 350 203 310 350 213 310
15 m 350 204 315 350 203 315 350 213 315
20 m 350 204 320 350 203 320 350 213 320
* Diese Schläuche sind nicht für patentierte Kärcher Pistolen zulässig.

Alle Armaturen sind Stahl verzinkt . Auf Wunsch erhalten Sie alle Schläuche auch mit Edelstahlarmaturen.
Geben Sie bei der Bestellung die AWT Nr. plus Zahl an:
7 = Nippel und Fassung Edelstahl 8 = Nippel Edelstahl 9 = Nippel, Fassung und Verschraubung Edelstahl

Unsere Schlauchleitungen werden alle gemäß EN 853 / EN 856 / EN 855 dauerhaft auf der Fassung gekennzeichnet.
Symbole Durchmesser Nennweite Druck Temperatur Länge Typ

134
