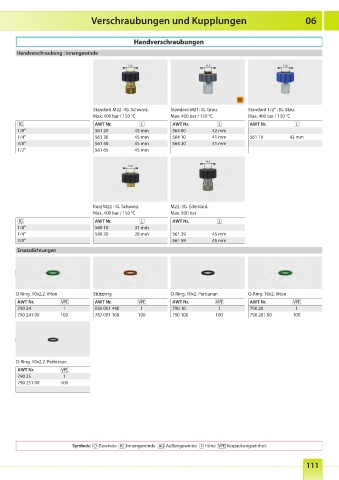

P. 105
Verschraubungen und Kupplungen 06
Handverschraubungen
Handverschraubung : Innengewinde
14,0 14,0 14,0
W
Standard M22 : IG. Schwarz. Standard M21: IG. Grau. Standard 1/2" : IG. Blau.
Max. 400 bar / 150 °C Max. 400 bar / 150 °C Max. 400 bar / 150 °C
AWT Nr . AWT Nr . AWT Nr .
1/8" 561 20 45 mm 564 00 42 mm
1/4" 561 30 45 mm 564 10 41 mm 561 10 43 mm
3/8" 561 50 45 mm 564 30 41 mm
1/2" 561 65 45 mm
14,0
14,0
Kurz M22 : IG. Schwarz. M22 : IG. Edelstahl.
Max. 400 bar / 150 °C Max. 500 bar
AWT Nr . AWT Nr .
1/8" 560 10 31 mm
1/4" 560 20 28 mm 561 39 45 mm
3/8" 561 59 45 mm
Ersatzdichtungen
O-Ring. 10x2,2. Viton Stützring O-Ring. 10x2. Perbunan O-Ring. 10x2. Viton
AWT Nr . AWT Nr . AWT Nr . AWT Nr .
790 24 1 050 001 440 1 790 10 1 790 20 1
790 241 00 100 787 001 100 100 790 100 100 790 201 00 100
O-Ring. 10x2,2. Perbunan
AWT Nr .
790 25 1
790 251 00 100
Symbole Gewinde Innengewinde Außengewinde Höhe Verpackungseinheit
111
